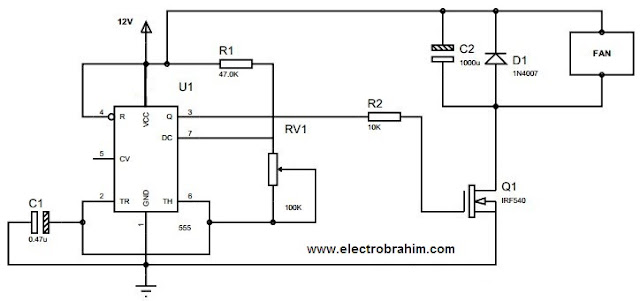

دائرة التحكم في سرعة محركات التيار المستمر
وهذه الدائرة تعمل على التحكم في سرعة محرك او الفان الخاصة بالكمبيوتر او اي محرك يعمل على 12 فولت، الدائرة بسيطة جدأ وفعالة وتم تجربتها كما هو موضح في الفيديو
من مكونات الدائرة :
IC=555
R=47K/10K
POT=100K
Q1=IR450
CAP=1000uf/0.47uf
Diode=1N4007
فيديو تجربة الدائرة
